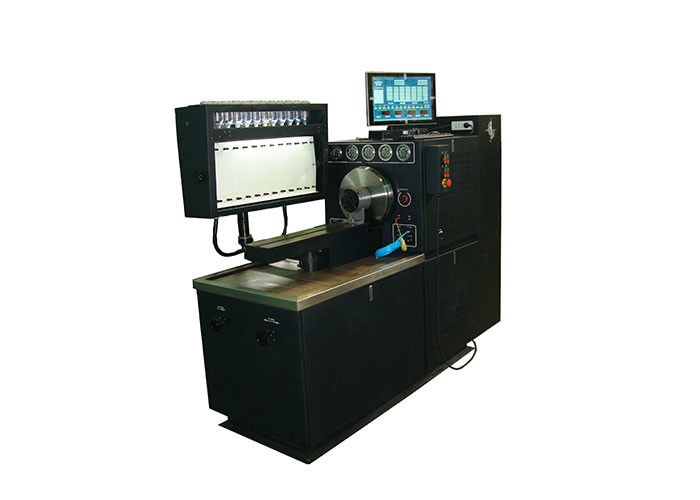

12 cilindros ADM720 Banco de prueba de bomba de combustible mecánico para probar diferentes bombas

 ADM720 Banco de pruebas de bombas mecánicas de combustible, para probar bombas diferentes,

Descripción:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) motor de alto par CA.

PC de ventilador industrial con sistema operativo Windows TM Professional totalmente integrado 15' XGA 450 nits TFT-LCD legible a la luz solar (para una lectura fácil).

Acoplamiento anti-reacción.

Dos fuentes de corriente continua de 12-24 voltios y 3 amperios.

Presión de fase a 80 bar.

Sistema de control de temperatura del combustible totalmente automático.

Sistema de accionamiento directo DDS.

Aceite de la bomba de lubricación forzada a 30 bar.

Potenciómetro de velocidad analógico para el control manual de velocidad.

El sistema de control de velocidad digital proporciona un control de velocidad suave entre 0-4000 rpm a través de un mando de control de velocidad de precisión de múltiples vueltas.

Gestión del sistema de base de datos para los registros del plan de ensayo/del cliente.

12 cilindros con lecturas de vidrio de bajo volumen / alto volumen para una fácil operación.

Display de las características principales de los parámetros de funcionamiento del banco de ensayo mediante TFT/LCD de 15'

El sistema electrónico de retroalimentación evita los cambios de velocidad en las variaciones de carga mediante el seguimiento de la relación velocidad-carga durante todo el tiempo de funcionamiento.

Una mayor inercia del volante proporciona un control de velocidad más estable.

Nueva consola de medición con dos ejes de movimiento.

El nuevo panel de control proporciona una operación fácil de usar.

Bien equipado paquete de accesorios estándar para la mayoría de las bombas rotativas y en línea comunes.

Nuevo diseño sofisticado

El ADM720 creará una nueva imagen de su taller con su diseño y colores y le proporcionará el mejor entorno operativo, más amigable y con un diseño ergonómico.

Acoplamiento anti-reacción

El acoplamiento Anti-Backlash garantiza la seguridad del operador del banco de ensayo con su diseño duradero y resistente y proporciona pruebas fiables de las nuevas bombas de inyección de combustible de alta presión de tecnología.

El volante

Montado directamente en el eje del motor y con una inercia de 1,0 kgm2 proporciona una conducción suave incluso de los perfiles de camas más resistentes, y absorbe el impacto de las nuevas bombas.Los resultados de los ensayos obtenidos son, por tanto, mucho más fiables y precisos en comparación con los sistemas de tracción de volante más pequeños..

Especificación técnica:

1- Potencia del motor:5.5,7.5,11,15,18.5,22kw

2. Tensión de la fuente de alimentación:415,380, 220 V

3Frecuencia de alimentación: 50/60 HZ

4Nivel de protección: IP54

5- Rango de velocidad: 0-4000 rpm

6. Rango de ajuste del contador: 0-9999

7- Rango de ajuste de temperatura: 0-80

8. Alturas del centro del eje motriz: 125 mm

9Potencia de corriente continua: 12 / 24V

10Diámetro del conector de conducción:120 mm

11. tubo de medición: 45 ml, 150 ml, 260 ml (opcional)

12. Número de cilindro de medición:12

13. Bomba de suministro de aceite:10L/min

14- Presión de suministro de combustible: alta presión: 0-40 bar; baja presión: 0-4 bar

15. Capacidad del depósito de combustible: 60L

16- Medidor de presión: Baja presión: 0-6 bar;Alta presión: 0-60 bar;Presión interna: 0-16 bar;Presión de vacío: 1-2.5 bar;Medidor de aceite: 0-10 bar

17Potencia térmica: 2 kW

18- Rango de temperatura controlado: 40 ± 2oC

19. Tamaño: 2000*1060*1800 mm

20Peso: 950 kg

Función

1. El combustible entregado de cada cilindro a cualquier velocidad puede ser probado

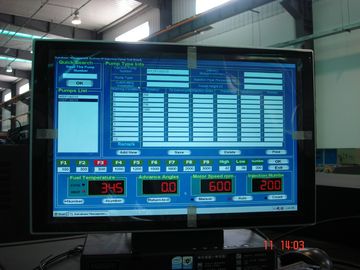

2La velocidad, la temperatura, el contador, la presión, el medidor de rack se pueden mostrar en la computadora del banco de pruebas.

3Se puede mostrar la curva de desplazamiento del bastidor

4. Monitoreo LCD

5- Directo accionado por motor, regulación de velocidad sin pasos de frecuencia variable.

6- Inspección estática del tiempo de entrega de cada cilindro

7- Inspección del funcionamiento del regulador mecánico

8- Inspección del funcionamiento de la válvula de solenoide de la bomba VE

9- Inspección del funcionamiento del regulador neumático

10. Inspección del funcionamiento del compensador de presión

11. Volumen de aceite devuelto de la bomba de distribución

12- Inspección de la presión interna de la bomba VE

13- Inspección del funcionamiento de la presión negativa del regulador neumático

14- Inspección del funcionamiento de sellado del cuerpo de la bomba

Ventaja competitiva:

Ventajas con rangos de velocidad de ajuste, velocidad estable, gran par, fácil operación, etc.

Accesorios para el banco de ensayo(47 PCS)

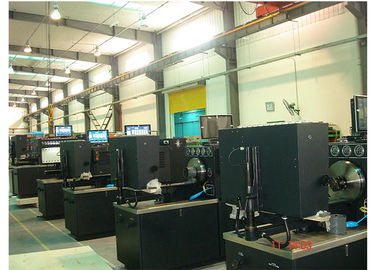

Imágenes:
